Kalian tau nggak kalau ternyata satelit-satelit yang mengorbit itu membawa muatan misi yang berbeda-beda ?. Misalnya misi satelit untuk penginderaan jauh, satelit untuk kemiliteran, satelit untuk komunikasi, satelit untuk cuaca dan yang masih banyak lagi pastinya. Lalu untuk sampai ke bumi, data-data yang didapatkan oleh satelit dikirim kemana ?. Nah untuk tahu informasinya, baca dan simak terus yah!
Stasiun bumi adalah bagian dari sistem transmisi satelit yang terletak di bumi dan berfungsi sebagai stasiun terminalnya sebagai pengubah sinyal baseband dan/atau sinyal frekuensi suara menjadi sinyal dengan frekuensi radio atau sebaliknya. Bisa disebut sebagai stasiun terminalnya. Agar tetap berada dalam kondisi yang baik stasiun bumi juga mengontrol respon kondisi satelit dengan beracuan kepada data-data yang diambil melalui proses seperti :
- Telemetry, adalah berupa data-data yang berisi informasi kondisi satelit, baik posisi maupun kualitas respon satelit.
- Tracking Command atau penjejakan, adalah pengarahan antena SB agar selalu dapat mengikuti posisi dari suatu satelit.
- Ranging, adalah pengukuran jarak satelit terhadap permukaan bumi, dengan beracuan kepada jarak satelit terhadap SB.
Stasiun bumi juga disebut sebagai peralatan yang berfungsi untuk komunikasi. Stasiun bumi merupakan terminal yang dapat berfungsi pada dua arah komunikasi baik sebagai transmiter ataupun receiver. Biasanya dibangun di tempat yang tinggi dan jauh dari pemukiman penduduk untuk menghindarkan pengaruh radiasi atau kawasan industri yang berdebu.
Stasiun bumi menurut jenisnya dapat dibedakan menjadi:
- Stasiun bumi besar, yaitu stasiun bumi yang ditempatkan di kota-kota yang trafficnya padat.
- Stasiun bumi sedang, yaitu stasiun bumi yang ditempatkan di kota-kota yang trafficnya kurang padat.
- Stasiun bumi kecil, yaitu stasiun bumi yang ditempatkan di kota-kota yang trafficnya rendah atau di daerah yang terpencil yang dianggap strategis.
Di Indonesia stasiun bumi yang terkenal adalah Stasiun Bumi Jatiluhur, yang merupakan pusat kendali satelit Palapa, dan Stasiun Bumi Pare-Pare.
Gambar 1. Stasiun Bumi Jatiluhur
Stasiun Bumi terdiri dari beberapa subsistem seperti gambar dibawah ini :

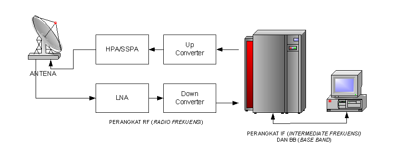

Gambar 2. Blok Diagram Stasiun Bumi
- Antena Parabola
Antena Parabola berfungsi sebagai penguat daya dan mengubah dari gelombang RF terbimbing menjadi gelombang RF bebas dan sebaliknya.
- HPA (High Pass Amplifier)
HPA merupakan penguat akhir dari sinyal RF sebelum dipancarkan ke satelit melalui antena parabola, input dari HPA adalah sinyal RF dari Up converter dengan daya rendah sehingga dikuatkan oleh HPA sinyal RF tersebut mempunyai daya yang cukup untuk diberikan ke antena selanjutnya dapat dipancarkan ke satelit dengan harga EIRP yang telah disyaratkan.
- LNA (Low Noise Amplifier)
Suatu penguat pada arah terima yang berfungsi untuk memperkuat sinyal yang diterima dari antena parabola, LNA harus ditempatkan sedekat mungkin dengan antena, hal ini dimaksudkan untuk mendapatkan G/ T (Gain to Noise Temperature Ratio) lebih baik.
- Up/Down Converter
Up/ Down Converter terdiri dari dua bagian yaitu bagian Up converter yang berfungsi mengubah sinyal IF 70 Mhz menjadi sinyal RF 6 Ghz, sedangkan bagian Down Converter berfungsi mengubah sinyal RF 4 Ghz menjadi sinyal IF 70 Mhz. Kedua bagian tersebut menggunakan common transponder synthesizer 5 Ghz. Sehingga up/ down converter ini dapat dioperasikan pada transponder yang diinginkan
- Perangkat IF
Perangkat IF berfungsi untuk memodulasi sinyal suara atau data menjadi sinyal IF 70 Mhz dan sebaliknya, biasa perangkat ini disebut MODEM (Modulator Demodulator), adapun jenis-jenis modem tersebut adalah tergantung dari sistem yang digunakan, sebagai contoh:
- Untuk sistem SCPC: modem SCPC.
- Untuk sistem IDR: modem IDR
- Untuk sistem VSAT: modem VSAT
Gimana sudah terbayangkan? semoga penjelasan singkat ini bisa lebih mengenal tentang Stasiun Bumi yaa!
Daffa Ulhaq Kusmara
S1 Teknik Telekomunikasi 2019
#SalamMengangkasa
